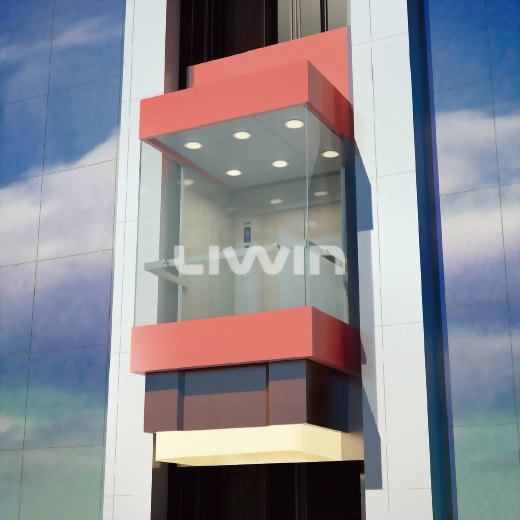

展望型 PL-A
展望型-拓展視野的亮麗風格，高雅華麗、耀眼奪目
展望型 PL-A
天花板：CCS-19
操作盤：COP-52
扶 手：髮紋不鏽鋼
地 板：石材拼花
前壁板：鏡面不鏽鋼
廂 門：鏡面不鏽鋼
壁 板：鏡面不鏽鋼
展望型 PL-A
天花板：CCS-19
操作盤：COP-52
扶 手：髮紋不鏽鋼
地 板：石材拼花
前壁板：鏡面不鏽鋼
廂 門：鏡面不鏽鋼
壁 板：鏡面不鏽鋼
| • 樣式 | |||
|
三側透明 |
六角形 |
半圓形 |
後側透明 |
| • 地板拼花參考樣式(大理石或石英磚) | |||
|
CGS51 |
CGS52 |
CGS53 |
CGS57 |
|
CGS55 |
CGS56 |
|
|
| • 壁板色樣 | |||
|
鏡面不鏽鋼 |
霧面不銹鋼 |
髮紋不銹鋼 |
鍍鈦鏡面蝕刻 |
|
鍍鈦不銹鋼 |
|
|
|
|
• 到樓指示器與乘場指示燈 |
|||
|
FPI-51 |
FPI-52 |
FPI-54 |
|
|
• 操作盤 |
|||
|
車廂操作盤 COP-52一體式操作盤觸控式按鈕
|
車廂操作盤 COP-62一體式操作盤觸控式按鈕
|
乘場操作盤 EOP-53觸控式按鈕
|
乘場操作盤 EOP-63觸控式按鈕
|
| • 加價選配 | |||
|
• LED環境燈光系統 可配合不同的節慶、情境與裝潢改變燈光、轉變或閃爍之效果，與您建築物的設計氛圍融合，提升空間的質感，亦具備節能效果。
|
• 專用液晶顯示器 可運用全彩液晶顯示大樓或住家資訊，特殊公共場所如：餐廳、表演廳等，也可依活動進行商業展示，提供民眾在搭乘電梯的樂趣。
|
• 門禁管制系統 晶片感應式：藉由感應卡(扣)識別身分是否正確，來決定能否進入管制之電梯。 刷卡密碼式：可選擇刷卡或加設密碼的方式，來識別磁卡或個人密碼是否正確，來決定能否進入管制之電梯。 指紋辨識式：指紋辨識系統為最科學且有效率之系統，精密監控人員身分，並可避免傳統磁卡損毀、密碼外洩、遺忘、遺失等問題。 其他：可依客戶需要提供客製化之門禁管制及預先叫車服務。 |
|
|
• 光幕防夾系統 可將安全觸板設為光幕使乘客無須碰觸擊可感應到，做多重安全之保護。
|
• 扶手樣式 |
||
|
SHR-5 |
WHR-6 |
||
|
SHR-2 |
SHR-3 |
||
• 標準與選配
| 特色 | 分類 | 功能名稱 | 典雅型 | 精緻型 | 展望型 |
| 空間與彈性 | 開門方式 | 兩片中央對開式自動門門(CO) | ● | ● | ● |
| 兩片中央側開式自動門門(2S) | ● | - | - | ||
| 四片中央對開式自動門門(4C) | - | ● | ● | ||
| 廂內操作盤 | 不鏽鋼髮紋面板 | ● | - | ● | |
| 一體成型門扉式 | - | ● | ● | ||
| 便利與貼心 | 門檻排汙孔 | ● | ● | ● | |
| 車廂清潔用插座 | ▲ | ▲ | ▲ | ||
| 環境與安全 | 現載重 | 防止超載裝置 | ● | ● | ● |
| 通 訊 | 車廂與管理室(乘場)對講機 | ● | ● | ● | |
| 電話(須自備門號) | ▲ | ▲ | ▲ | ||
| 防夾 | 單側安全觸板 | ● | - | - | |
| 雙側安全觸板 | ▲ | ● | ▲ | ||
| 超音波門感應裝置 | ▲ | ▲ | ▲ | ||
| 車廂門負載偵測 | ● | ● | ● | ||
| 門感測器自我診斷 | ▲ | ● | ● | ||
| 紅外線光幕 | ▲ | ● | ● | ||
| 災害防護 | 地震運轉管制裝置 | ● | ● | ● | |
| 停電照明裝置 | ▲ | ▲ | ● | ||
| 停電自動到樓裝置 | ● | ● | ● | ||
| 機坑進水警示、管制 | ● | ● | ● | ||
| 安全到樓機能(預設指定樓層) | ▲ | ▲ | ▲ | ||
| 消防人員運轉裝置 | ▲ | ▲ | ▲ | ||
| 火災回歸運轉裝置 | ▲ | ▲ | ▲ | ||
| 緊急電源運轉裝置 | ▲ | ▲ | ▲ | ||
| 保 全 | 指紋辨識管制 | ▲ | ▲ | ▲ | |
| 晶片感應管制 (刷卡、感應、密碼) | ▲ | ▲ | ▲ | ||
| 保全叫車系統(專屬樓層) | ▲ | ▲ | ▲ | ||
| 乘場密碼式叫車 | ▲ | ▲ | ▲ | ||
| 車廂乘客動作異常感知器 | ▲ | ▲ | ▲ | ||
|
福祉設施 (僅適用於典雅型) |
專用扶手 | ▲ | ▲ | ▲ | |
| 明鏡及凸透鏡 | ▲ | ▲ | ▲ | ||
| 盲人點字 | ● | ● | ● | ||
| 專用副操作盤 | ▲ | ▲ | ▲ | ||
| 智慧與科技 | 乘場叫車型式 | 選擇性集合式 | ▲ | ▲ | ▲ |
| 上行或下行選擇性集合式 | ● | ● | ● | ||
| 多台聯動控制(群控) | ● | ● | ● | ||
| 車廂錯誤叫車取消 | ● | ● | ● | ||
| 人性化功能 | 車廂嬉戲自動取消 | ▲ | ● | ● | |
| 滿載時自動通過機能 | ▲ | ▲ | ▲ | ||
| 開關門時間自動調節 | ▲ | ▲ | ▲ | ||
| 關門延遲按鈕 | ▲ | ▲ | ▲ | ||
| 多語系語音播報系統(福祉設施) | ● | ● | ● | ||
| 專人使用 | 車廂內各樓層管制鎖 | ▲ | ▲ | ▲ | |
| 多台時指定獨立運轉 | ● | ● | ● | ||
| 專人服務運轉 | ▲ | ▲ | ▲ | ||
| 乘場停機開關 | ● | ● | ● | ||
| 任意不服務樓切換 | ● | ● | ● | ||
| 自我診斷修復 | 重覆關門動作(異物排除) | ● | ● | ● | |
| 電源於開啟後自動著床 | ● | ● | ● | ||
| 節能功能 | 車廂風扇自動關閉 | ▲ | ● | ● | |
| 車廂照明自動關閉 | ▲ | (依型式為準) | ● | ||
| 電梯狀態指示 | 乘場指示(精緻型) | ▲ | (依型式為準) | ● | |
| 車廂、乘場點陣式顯示器 | ● | - | ▲ | ||
| 車廂、乘場單色液晶顯示器 | - | ● | ▲ | ||
| 車廂、乘場彩色液晶顯示器 | ▲ | ▲ | ▲ | ||
| 電梯監控 | 近端監控(管理室) | ▲ | ▲ | ▲ | |
| 遠端監控 | ▲ | ▲ | ▲ | ||
| 廣角CCTV | ▲ | ▲ | ▲ | ||
| ●標準配備 ▲加值選配 | |||||
|
規格 乘客梯型號 |
乘客載重 |
速度 m/min |
升降道 B1xB2 |
車廂 A1xA2xH1 |
開門 型式 |
開門尺寸 WxH2 |
頂部距離 OH≥ |
機坑深度 PIT |
反力（㎏） | |
| R1 | R2 | |||||||||
| SCP -08 |
8人 (550㎏) |
60 | 2250x1650 | 1400x1030x2300 | CO | 800x2100 | 4350以上 | 1600 | 4550 | 3200 |
| 90 | 4550以上 | 1850 | 6800 | 5450 | ||||||
| SCP -09 |
9人 (600㎏) |
60 | 2250x1800 | 1400x1100x2300 | CO | 800x2100 | 4350以上 | 1600 | 5000 | 4050 |
| 90 | 4550以上 | 1850 | 7500 | 6050 | ||||||
| SCP -10 |
10人 (700㎏) |
60 | 2300x1800 | 1400x1250x2300 | CO | 800x2100 | 4350以上 | 1600 | 5330 | 4200 |
| 90 | 4550以上 | 1850 | 8000 | 6300 | ||||||
| 105 | 4750以上 | 2150 | 12000 | 9450 | ||||||
| 120 | 16000 | 12550 | ||||||||
| SCP -11 |
11人 (750㎏) |
60 | 2300x1900 | 1400x1350x2300 | CO | 800x2100 | 4350以上 | 1600 | 5650 | 4450 |
| 90 | 4550以上 | 1850 | 8500 | 6650 | ||||||
| 105 | 900x2100 | 4750以上 | 2150 | 12700 | 10000 | |||||
| 120 | 2150 | 17000 | 13300 | |||||||
| SCP -12 |
12人 (800㎏) |
60 | 2300x1950 | 1400x1400x2300 | CO | 900x2100 | 4350以上 | 1600 | 6000 | 4700 |
| 90 | 4550以上 | 1850 | 9000 | 7050 | ||||||
| 105 | 4900以上 | 2150 | 13450 | 10550 | ||||||
| 120 | 2150 | 17950 | 14050 | |||||||
| 150 | 5100以上 | 2450 | 21500 | 16850 | ||||||
| SCP -13 |
13人 (900㎏) |
60 | 2400x2000 | 1600x1350x2300 | CO | 900x2100 | 4350以上 | 1600 | 6650 | 5170 |
| 90 | 4500以上 | 1850 | 9950 | 7750 | ||||||
| 105 | 2400x2100 | 4C | 1200x2100 | 4750以上 | 2150 | 14300 | 11650 | |||
| 120 | 19900 | 15500 | ||||||||
| 150 | 5100以上 | 2450 | 25000 | 18600 | ||||||
| SCP -15 |
15人 (1000㎏) |
60 | 2550x2000 | 1600x1500x2300 | CO | 1000x2100 | 4350以上 | 1600 | 7150 | 5500 |
| 90 | 4550以上 | 1850 | 10700 | 8250 | ||||||
| 105 | 2550x2000 | 4C | 1200x2100 | 4750以上 | 2150 | 16050 | 12350 | |||
| 120 | 2150 | 21350 | 16500 | |||||||
| 150 | 5100以上 | 2450 | 25650 | 19750 | ||||||
| SCP -17 |
17人 (1150㎏) |
60 | 2600x2100 | 1600x1600x2500 | CO | 1000x2100 | 4550以上 | 1600 | 7770 | 5900 |
| 90 | 4750以上 | 1850 | 11700 | 8850 | ||||||
| 105 | 2600x2100 | 4C | 1200x2100 | 4950以上 | 2150 | 17500 | 13300 | |||
| 120 | 22350 | 17700 | ||||||||
| 150 | 5100以上 | 2450 | 26350 | 21250 | ||||||
| SCP -20 |
20人 (1350㎏) |
60 | 2850x2200 | 1800x1700x2500 | CO | 1000x2300 | 4500以上 | 1600 | 8750 | 6650 |
| 90 | 4750以上 | 1850 | 13150 | 9850 | ||||||
| 105 | 2800x2300 | 4C | 1400x2300 | 4950以上 | 2150 | 19700 | 14750 | |||
| 120 | 26250 | 19650 | ||||||||
| 150 | 5100以上 | 2450 | 31500 | 23600 | ||||||
| SCP -24 |
24人 (1600㎏) |
60 | 2890x2400 | 2000x1750x2500 | CO | 1000x2300 | 4550以上 | 1600 | 10250 | 7650 |
| 90 | 4750以上 | 1850 | 15350 | 11450 | ||||||
| 105 | 2850x2500 | 4C | 1400x2300 | 4950以上 | 2150 | 23000 | 17150 | |||
| 120 | 30650 | 22850 | ||||||||
| 150 | 5100以上 | 2450 | 36700 | 27400 | ||||||
|
規格 乘客梯型號 |
乘客載重 |
速度 m/min |
升降道 B1xB2 |
車廂 A1xA2xH1 |
開門 型式 |
開門尺寸 WxH2 |
頂部距離 OH≥ |
機坑深度 PIT |
反力（㎏） | |
| R1 | R2 | |||||||||
| SCB -11 |
11人 (750㎏) |
60 | 2200x2800 | 1300x2300x2300 | 2S | 1100x2100 | 4350以上 | 1600 | 6800 | 5600 |
| 90 | 4550以上 | 1850 | 10900 | 8350 | ||||||
| SCB -15 |
15人 (1000㎏) |
60 | 2400x3000 | 1500x2500x2300 | 2S | 1100x2100 | 4550以上 | 1600 | 8300 | 6650 |
| 90 | 4750以上 | 1850 | 12400 | 9950 | ||||||
| 無機房電梯是用於12停止站或行程40M以下 ，升降道內溫度應保持5°C~40°C之間，升降道垂直誤差值在5CM以內。配重側增加剎車時，升降道尺寸需另外規劃。 | ||||||||||
|
規格 乘客梯型號 |
乘客載重 |
速度 m/min |
升降道 X*Y |
車廂 A1xA2xHZ |
開門 型式 |
開門尺寸 WxH2 |
頂部距離 OH≥ |
機坑深度 PIT |
機房 | 反力（㎏） | |||
| MAxMBxMH | R1 | R2 | R3 | R4 | |||||||||
| SAP -08 |
8人 (550㎏) |
60 | 1800x1630 | 1400x1030x2300 | CO | 800x2100 | 4450 | 1550 | 2400x3300x2050 | 4500 | 3600 | 3200 | 2100 |
| 90 | 1850x1650 | 4650 | 1850 | 3000x3400x2250 | 6800 | 5400 | |||||||
| SAP -09 |
9人 (600㎏) |
60 | 1850x1700 | 1400x1100x2300 | CO | 800x2100 | 4450 | 1550 | 2400x3400x2050 | 4800 | 3800 |
3350 |
2200 |
| 90 | 1850x1750 | 4650 | 1850 | 3000x3600x2250 | 7200 | 5700 | |||||||
| 105 | 4850 | 2150 | 8400 | 6650 | |||||||||
| 120 | 13000 | 10000 | |||||||||||
| SAP -10 |
10人 (700㎏) |
60 | 1800x1850 | 1400x1250x2300 | CO | 800x2100 | 4450 | 1550 | 2400x3600x2050 | 5350 | 4150 |
3700 |
2350 |
| 90 | 1850x1900 | 4650 | 1850 | 3000x3600x2250 | 7950 | 6250 | |||||||
| 105 | 4850 | 2150 | 9300 | 7250 | |||||||||
| 120 | 13900 | 10850 | |||||||||||
| SAP -11 |
11人 (750㎏) |
60 | 1800x1950 | 1400x1350x2300 | CO | 800x2100 | 4450 | 1550 | 2400x3700x2050 | 5600 | 4400 | 4350 | 2500 |
| 90 | 1950x2000 | 4650 | 1850 | 3000x3700x2250 | 8400 | 6600 | |||||||
| 105 | 900x2100 | 9800 | 7700 | 5100 | 3950 | ||||||||
| 120 | 4850 | 2150 | 14800 | 11500 | |||||||||
| SAP -12 |
12人 (800㎏) |
60 | 1800x2000 | 1400x1400x2300 | CO | 800x2100 | 4450 | 1500 | 2200x4000x2050 | 6000 | 4600 | 4400 | 2650 |
| 90 | 1950x2050 | 4650 | 1850 | 3000x4000x2250 | 9000 | 6900 |
5100 |
3950 |
|||||
| 105 | 900x2100 | 10500 | 8500 | ||||||||||
| 120 | 4850 | 2150 | 15600 | 12150 | |||||||||
| 150 | 5050 | 2450 | 21500 | 16850 | |||||||||
| SAP -13 |
13人 (900㎏) |
60 | 2200x2100 | 1600x1350x2300 | CO | 1000x2100 | 4450 | 1550 | 2800x3800x2050 | 6600 | 5100 | 4800 | 2950 |
| 90 | 4650 | 1850 | 3200x3600x2250 | 9900 | 7650 | ||||||||
| 105 | 4C | 1200x2100 | 4850 | 2150 | 11550 | 8900 |
5850 |
4550 |
|||||
| 120 | 17350 | 13450 | |||||||||||
| 150 | 5050 | 2450 | 24900 | 18600 | |||||||||
| SAP -15 |
15人 (1000㎏) |
60 | 2200x2250 | 1600x1500x2500 | CO | 1000x2300 | 4450 | 1550 | 2800x4000x2050 | 7100 | 5500 | 5200 | 3200 |
| 90 | 4650 | 1850 | 3200x4100x2250 | 10650 | 8250 | ||||||||
| 105 | 4C | 1200x2300 | 4850 | 2150 | 12450 | 9600 | 6200 |
4800 |
|||||
| 120 | 18650 | 14300 | |||||||||||
| 150 | 5050 | 2450 | 25650 | 19750 | |||||||||
| SAP -17 |
17人 (1150㎏) |
60 | 2200x2350 | 1600x1600x2500 | CO | 1000x2100 | 4450 | 1550 | 3200x4200x2050 | 7800 | 5900 |
7050 |
4200 |
| 90 | 4650 | 1850 | 3200x4200x2250 | 11700 | 8850 | ||||||||
| 105 | 4C | 1200x2100 | 4850 | 2150 | 13650 | 10350 |
7450 |
4400 |
|||||
| 120 | 20400 | 15400 | |||||||||||
| 150 | 5050 | 2450 | 26350 | 21250 | |||||||||
| SAP -20 |
20人 (1350㎏) |
60 | 2300x2450 | 1800x1700x2500 | CO | 1000x2300 | 4450 | 1550 | 3400x4300x2050 | 8800 | 6600 | 8600 | 4900 |
| 90 | 4650 | 1850 | 3400x4300x2250 | 13200 | 9900 | ||||||||
| 105 | 2500x2500 | 4C | 1400x2300 | 4850 | 2150 | 15400 | 11550 |
8900 |
5050 |
||||
| 120 | 23000 | 17150 | |||||||||||
| 150 | 5050 | 2450 | 31500 | 23600 | |||||||||
| SAP -24 |
24人 (1600㎏) |
60 | 2500x2500 | 2000x1750x2500 | CO | 1000x2300 | 4450 | 1550 | 3600x4400x2050 | 9950 | 7300 | 9100 | 4500 |
| 90 | 4650 | 1850 | 3600x4400x2250 | 15000 | 10950 | ||||||||
| 105 | 2600x2600 | 4C | 1400x2300 | 4850 | 2150 | 17400 | 12800 |
9500 |
5100 |
||||
| 120 | 26000 | 19100 | |||||||||||
| 150 | 5050 | 2450 | 36700 | 27400 | |||||||||
|
規格 乘客梯型號 |
乘客載重 |
速度 m/min |
升降道 B1xB2 |
車廂 A1xA2xH1 |
開門 型式 |
開門尺寸 WxH2 |
頂部距離 OH≥ |
機坑深度 PIT |
機房MAxMBxMH |
反力（㎏） | |||
| R1 | R2 | R3 | R4 | ||||||||||
| SAB -11 |
11人 (750㎏) |
60 | 2200x2800 | 1300x2300x2300 | 2S | 1100x2100 | 4000 | 1600 | 3200x3400x2050 | 3900 | 3050 | 1200 | 1800 |
| 90 | 4500 | 1850 | 3200x3400x2250 | 4450 | 3450 | ||||||||
| SAB -15 |
15人 (1000㎏) |
60 | 2400x3000 | 1500x2500x2300 | 2S | 1100x2100 | 4500 | 1600 | 3400x4000x2050 | 4900 | 3750 | 1330 | 2300 |
| 90 | 4700 | 1850 | 3400x4000x2250 | 5600 | 4300 | ||||||||
| 機房式適用於32停止站以下，典雅型適用於15乘以下，精緻型適用於13人乘以上之電梯。 | |||||||||||||
| 升降道內溫度應保持在5°C~40°C之間，否則須提供空調設備，升降道垂直誤差值在5CM以內。 | |||||||||||||
• 售後服務項目
1. 24小時全年無休的緊急維修服務。
2. 定期保養、檢查。
3. 提供原廠之零配件及程式升級。
4. 本公司提供新台幣6千4百萬之產品責任險。電梯故障或停電時請注意：
A . 緊急照明燈可使乘客清楚辨示按扭，舒緩情緒
B . 故障時換氣孔可以維持空氣流通。
C . 緊急救出口（CNS規定）。
D . 裝置停電運轉系統(選配)時，可靜候系統自動脫困。
E. 透過車廂內之對講機可對外聯繫，如：管理室。
F . 與本公司服務人員直接連絡。
※地震、火災、水災時絕對不可以使用電梯。
